Zunifikowane sprawdziany od producenta TruThread Europe: UNC, UNF, UNEF, UN, UNS

Zunifikowane sprawdziany do gwintów to znormalizowane i bardzo precyzyjne narzędzia, które odgrywają niezwykle ważną rolę w produkcji przemysłowej i obróbce materiałów. Ich głównym celem jest zapewnienie jednolitości i zgodności połączeń gwintowych z normami, co zapewnia niezawodność, wydajność i bezpieczeństwo w montażu i demontażu ważnych konstrukcji produkcyjnych.

Te uniwersalne narzędzia są szczególnie popularne w kontekście imperialnego systemu jednostek, który jest używany w wielu sektorach przemysłu. Dzięki swojej ważnej funkcji pomiaru gwintu, takiej jak średnica i liczba zwoje na cal (TPI), pomagają ustalić znormalizowane parametry połączeń gwintowanych. To czyni je niezastąpionymi narzędziami zapewniającymi wysoką precyzję i niezawodność w procesach montażu i demontażu elementów.

Ponadto zunifikowane sprawdziany do gwintów obejmują różne typy i serie, takie jak UNC (Unified National Coarse), UNF (Unified National Fine), UNEF (Unified National Extra Fine), UN (Unified National Constant) i UNS (Unified National Special). Każdy z tych typów sprawdzianów do gwintów jest przeznaczony do określonych scenariuszy użytkowania, w których dokładność, szczelność i niezawodność są czynnikami krytycznymi.

Ogólnie rzecz biorąc, zunifikowane sprawdziany do gwintów nie tylko zapewniają standaryzację połączeń gwintowych, ale także pomagają zmniejszyć ryzyko uszkodzeń i utraty wydajności produkcji, czyniąc je integralną częścią nowoczesnych procesów przemysłowych.

Zunifikowane sprawdziany: zastosowania i charakterystyka

Zastosowania: Głównym celem jest instalacja aplikacji ogólnego przeznaczenia dla systemu jednostek imperialnych

Specyfikacja: ANSI/ASME B1.2-1983

Produkujemy sprawdziany zunifikowane o podstawowych wymiarach wg B.S. 1580, część I&II-2007 oraz praktyka pomiarowa wg B.S. 919 Część (I)-2007 na życzenie klienta

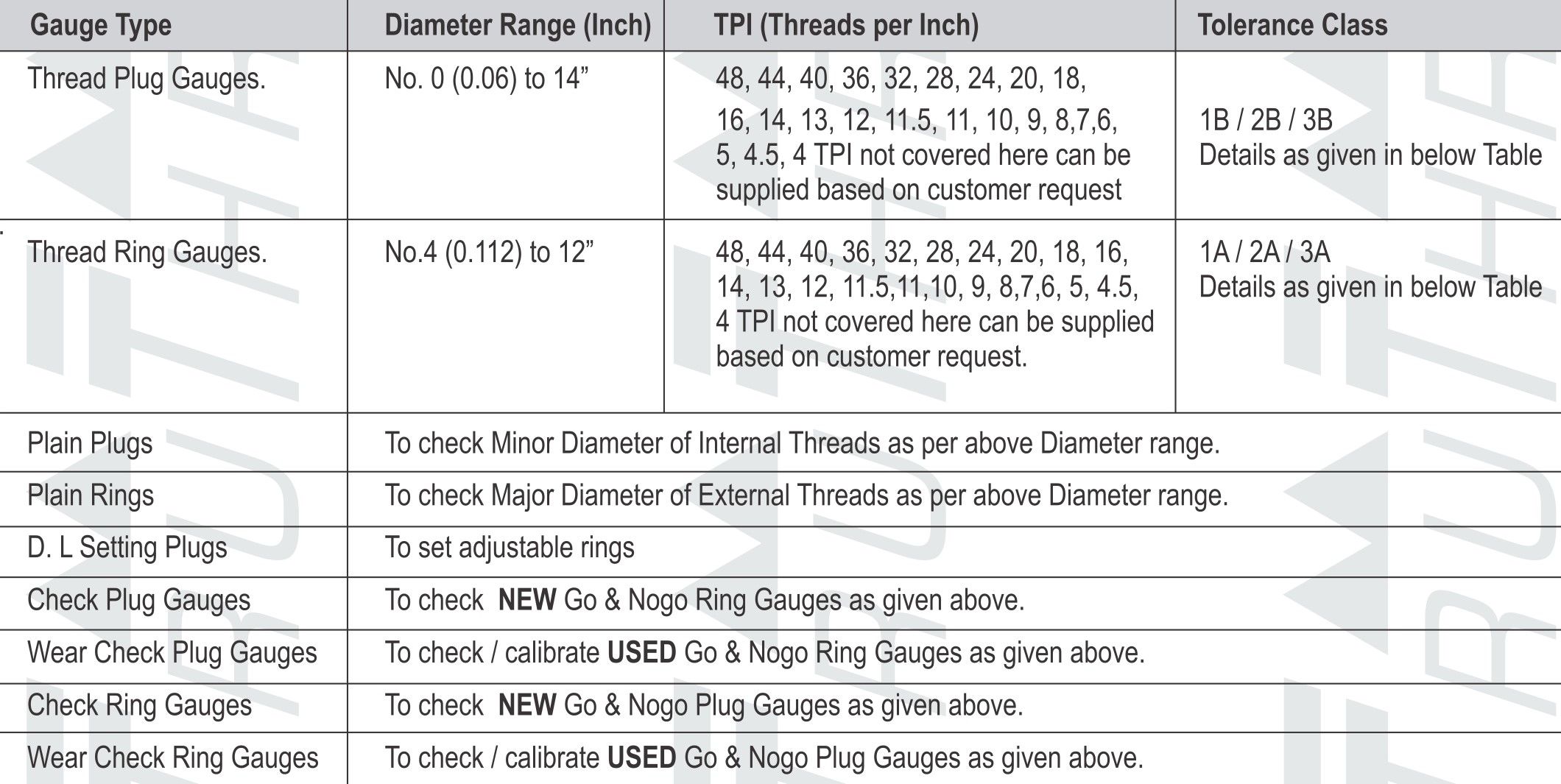

Asortyment producenta

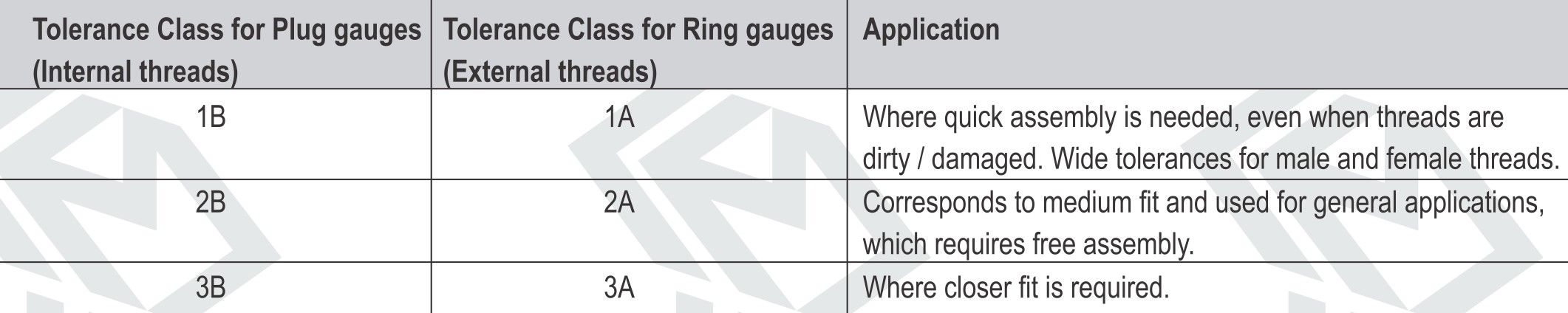

Klasy tolerancji

Oprócz powyższego produkujemy:

a) Sprawdziany pierścieniowe gwintowe klasy AG do smarów i zastosowań wysokotemperaturowych wg zaleceń B.S. 1580, część I i II - specyfikacja z 2007 r.

b) Gwinty klasy 5 z ingerencją zgodnie ze specyfikacją ASME/ANSI B1.12 - 1987.

Zalecane klasy tolerancji dla gwintów zewnętrznych: NC-5 HF, NC-5 CSF i NC-5 ONF.

Zalecane klasy tolerancji dla gwintów wewnętrznych: NC-5 IF, NC-55 INF

Produkujemy przyrządy do sprawdzania gwintów w otworach gwintowanych, przeznaczonych do montażu wkładów gwintowych ze stali nierdzewnej / STI do gwintów zunifikowanych.

Sprawdziany zunifikowane: UNC, UNF, UNEF, UN i UNS

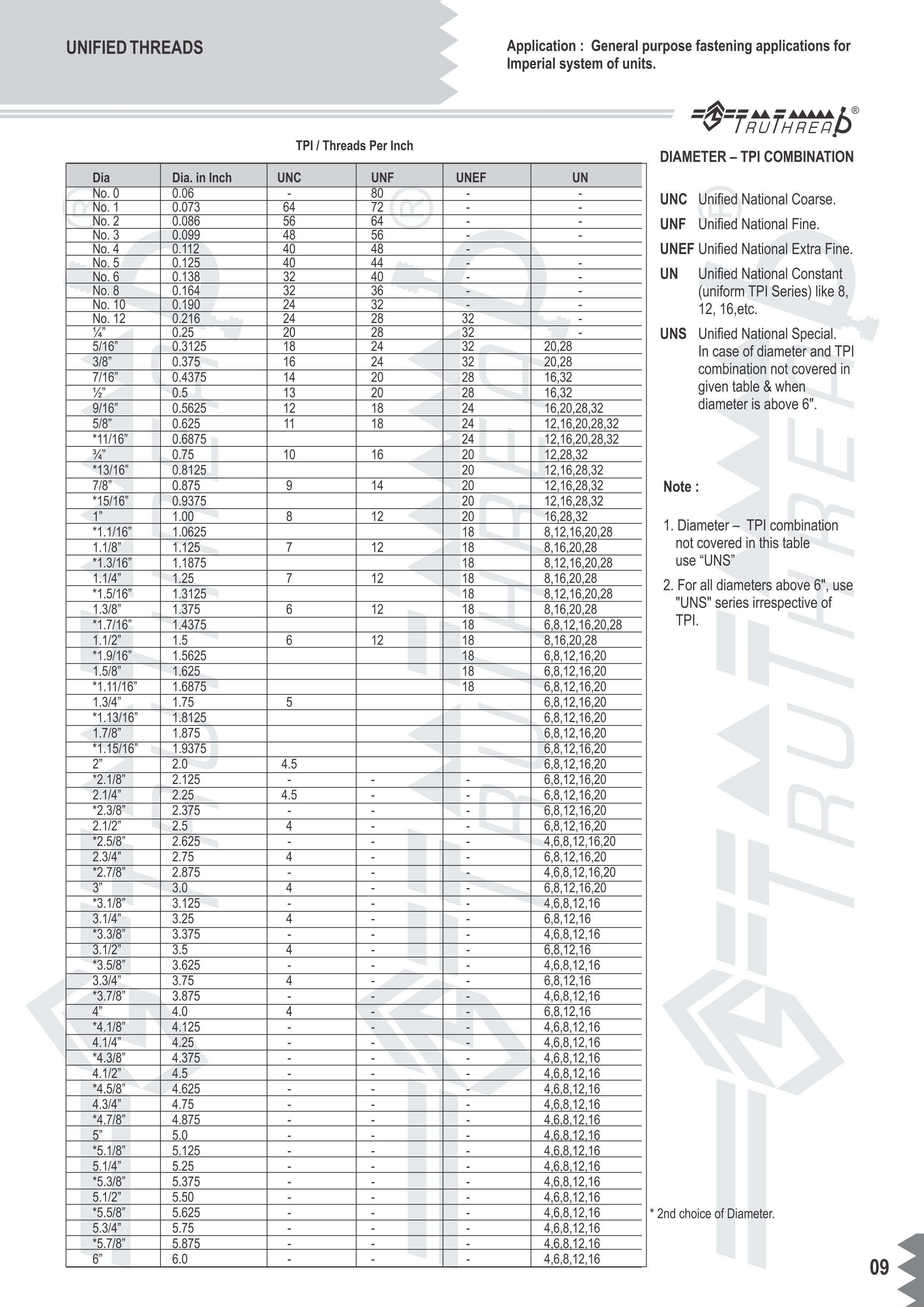

Różne typy i serie zunifikowanych sprawdzianów do gwintów pozwalają wybrać najlepszą opcję dla konkretnych potrzeb w zależności od wymagań dotyczących dokładności, wytrzymałości i właściwości użytkowych. Aby lepiej zrozumieć, przeczytaj poniższą tabelę.

TPI / Liczba wątków na cal

Należy zauważyć, że w przypadkach, gdy średnica i liczba gwintów na cal nie są uwzględnione w określonej tabeli, zastosowanie ma norma gwintów UNS. Ponadto dla wszystkich średnic większych niż 6 cali stosuje się serię UNS niezależnie od liczby gwintow na cal.

Sprawdziany do gwintów UNC

UNC ( Unified National Coarse )

Ten typ gwintowego sprawdzianu jest używany do ogólnych zastosowań przemysłowych, gdzie ważne jest zapewnienie szybkiego i mocnego połączenia. Parametry gwintu są mniej gęste, co pozwala na szybszy montaż połączeń.

Sprawdziany do gwintów UNF

UNF (Unified National Fine)

Sprawdziany do gwintów UNF mają większą liczbę gwintów na cal, co sprawia, że ​​nadają się do części, w których wymagana jest większa dokładność, ale jednocześnie zachowana jest wysoka wytrzymałość połączenia.

Sprawdziany do gwintów UNEF

UNEF (Unified National Extra Fine)

Ta seria sprawdzianów do gwintów ma jeszcze większą liczbę gwintów na cal, dzięki czemu znajduje zastosowanie w wymagających aplikacjach, gdzie wymagana jest wysoka dokładność połączeń gwintowych.

Sprawdziany do gwintów UN

UN - Unified National Constant

Gwinty jednorodne o stałej liczbie gwintów na cal (np. 8, 12, 16 itd.) są przeznaczone do specyficznych wymagań zastosowań, w których musi być zachowana stała prędkość obrotowa lub związek między częściami.

Sprawdziany do gwintów UNS

UNS (Unified National Special)

Ta seria jest używana do specjalnych scenariuszy, w których średnica i liczba gwintów na cal nie są objęte innymi seriami lub gdy średnica przekracza 6 cali. Sprawdziany do gwintów UNS zapewniają elastyczność w doborze parametrów do złożonych zadań produkcyjnych.

Zunifikowane sprawdziany do gwintów, w tym UNC, UNF, UNEF, UN i UNS, odgrywają ważną rolę w zapewnieniu standaryzacji i niezawodności połączeń gwintowych w obszarach przemysłowych i produkcyjnych. Każdy typ i seria ma swoją unikalną specyfikację, która uwzględnia wymagania dotyczące wytrzymałości, dokładności i specyficznych właściwości aplikacji.

Ogólnie rzecz biorąc, różnorodność jednolitych sprawdzianów do gwintów pozwala producentom, instalatorom i osobom zajmującym się projektowaniem materiałów wybrać najlepszą opcję w oparciu o specyficzne potrzeby i wymagania ich projektów. Taka standaryzacja przyczynia się do wdrażania wysokich standardów jakości i wydajności w procesach przemysłowych, pomagając zapewnić stabilność i niezawodność połączeń gwintowych w różnych gałęziach przemysłu.
